Зенитные фонари

Автор статьи:

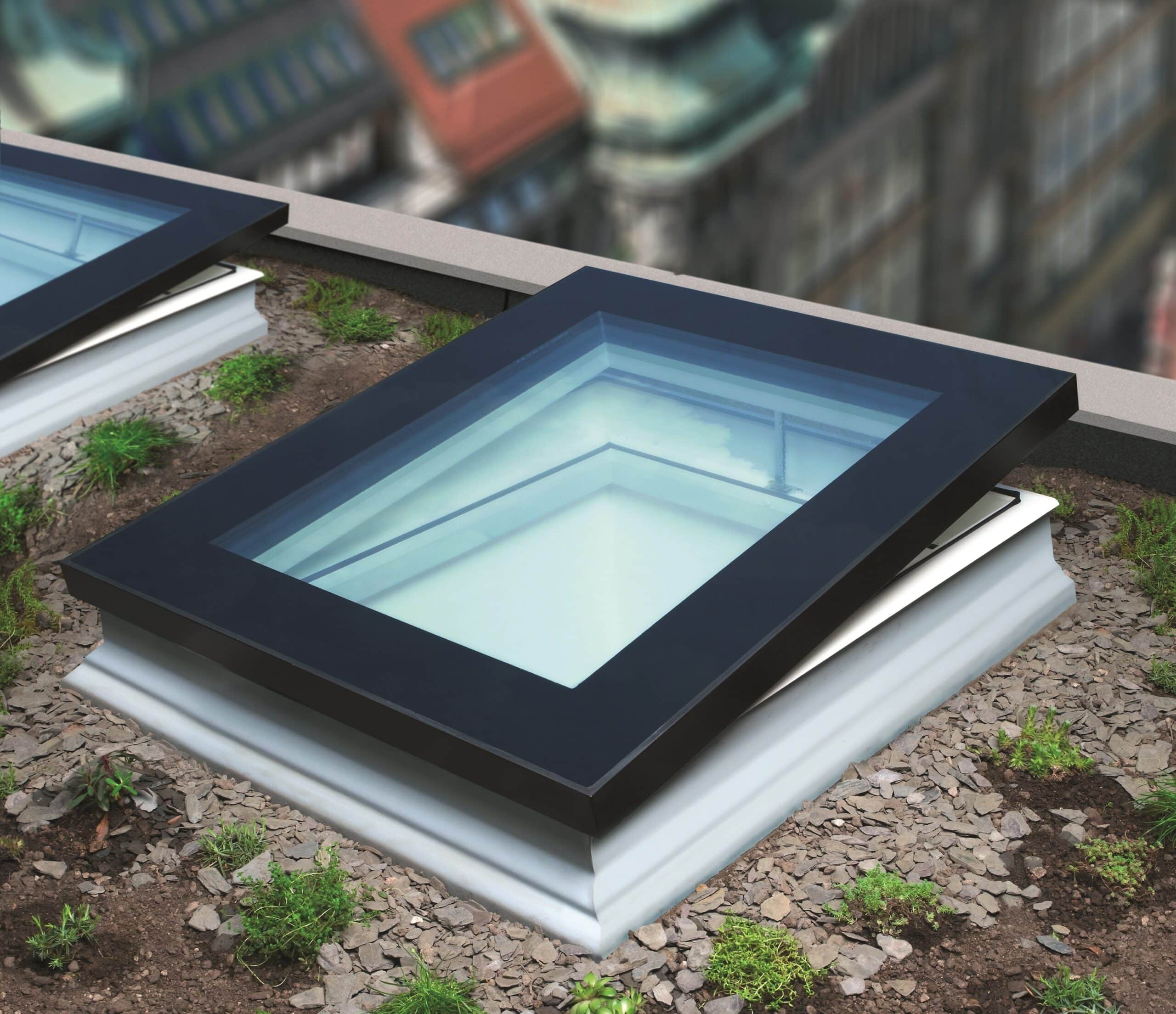

Зенитный фонарь — это конструкция, которая изготавливается из светопропускающего полотна. Устанавливается в крыше дома для освещения и вентиляции помещения. Состоит из прочного стального или алюминиевого каркаса, прозрачного стеклянного заполнения, опорного контура, механизмов для проветривания, утеплителя, прокладок для уплотнения, нащельников, фартуков, крепёжных деталей. Пропускает внутрь помещения больше естественного света, чем обычные окна. Вентилирует жилые и производственные сооружения, но защищает от ветра, дождя. Вместе с системами отопления обеспечивает необходимую температуру воздуха. Способствует удалению дыма в случае возникновения пожара.

ALT C43
Окна, двери, перегородки
Тип профиля
Холодный
Глубина монтажа
43 мм.
Толщина стеклопакета, max
24 мм
Фиксатор пакета
Штапиковый профиль
Открывание
Внутрь и наружу
Звукоизоляция
Воздухопроницаемость
Водопроницаемость
Сопр. ветр. нагрузке
под ключ: от 9 000 руб.
от 8 000 руб.
от 7 000 руб.
ALT C48
Окна, двери, перегородки
Тип профиля
Холодный
Глубина монтажа
48 мм
Толщина стеклопакета, max
28 мм
Фиксатор пакета
Штапиковый профиль
Открывание
Внутрь и наружу
Звукоизоляция
Воздухопроницаемость
Водопроницаемость
Сопр. ветр. нагрузке
под ключ: от 9 000 руб.
от 8 000 руб.
от 7 000 руб.
ALT W62
Окна
Тип профиля
Теплый
Глубина монтажа
62 мм
Толщина стеклопакета, max
54 мм
Фиксатор пакета
Штапиковый профиль
Открывание
Поворотный, откидной, комб.
Звукоизоляция
Воздухопроницаемость
Водопроницаемость
Сопр. ветр. нагрузке
под ключ: от 18 000 руб.
от 16 000 руб.
от 15 000 руб.
VP-02
Окна, двери
Тип профиля
Холодный
Глубина монтажа
40 мм
Толщина стеклопакета, max
24 мм
Фиксатор пакета
Штапиковый профиль
Открывание
Внутрь и наружу
Звукоизоляция
Воздухопроницаемость
Водопроницаемость
Сопр. ветр. нагрузке
под ключ: от 8 000 руб.
от 7 000 руб.
от 6 000 руб.
V68
Окна
Тип профиля
Теплый
Глубина монтажа
68 мм
Толщина стеклопакета, max
42 мм
Фиксатор пакета
Штапиковый профиль
Открывание
Поворотное, откидное, штульповое
Звукоизоляция
Воздухопроницаемость
Водопроницаемость
Сопр. ветр. нагрузке
под ключ: от 16 000 руб.
от 15 000 руб.
от 14 000 руб.
V72
Окна
Тип профиля
Теплый
Глубина монтажа
72 мм
Толщина стеклопакета, max
42 мм
Фиксатор пакета
Штапиковый профиль
Открывание
Поворотное, откидное, штульповое
Звукоизоляция
Воздухопроницаемость
Водопроницаемость
Сопр. ветр. нагрузке
под ключ: от 20 000 руб.
от 18 000 руб.
от 17 000 руб.
Masterline 8
Окна, двери
Тип профиля
Теплый
Глубина монтажа
97 мм.
Толщина стеклопакета, max
58 мм.
Фиксатор пакета
Штапиковый профиль
Открывание
Поворотное, откидное, штульповое
Звукоизоляция
Воздухопроницаемость
Водопроницаемость
Сопр. ветр. нагрузке
под ключ: от 30 000 руб.
от 27 000 руб.
от 25 000 руб.
Concept System 77
Окна, двери
Тип профиля
Теплый
Глубина монтажа
89 мм.
Толщина стеклопакета, max
52 мм.
Фиксатор пакета
Штапиковый профиль
Открывание
Поворотное, откидное, штульповое
Звукоизоляция
Воздухопроницаемость
Водопроницаемость
Сопр. ветр. нагрузке
под ключ: от 30 000 руб.
от 27 000 руб.
от 25 000 руб.
SlimLine 38
Окна, двери
Тип профиля
Теплый
Глубина монтажа
67 мм.
Толщина стеклопакета, max
55 мм.
Фиксатор пакета
Штапиковый профиль
Открывание
Поворотное, откидное, штульповое
Звукоизоляция
Воздухопроницаемость
Водопроницаемость
Сопр. ветр. нагрузке
под ключ: от 30 000 руб.
от 27 000 руб.
от 25 000 руб.
ТП-45
Окна, витражи
Тип профиля
Холодный
Глубина монтажа
45 мм.
Толщина стеклопакета, max
24 мм.
Фиксатор пакета
Штапиковый профиль
Открывание
Поворотное, откидное, штульповое
Звукоизоляция
Воздухопроницаемость
Водопроницаемость
Сопр. ветр. нагрузке
под ключ: от 20 000 руб.
от 17 000 руб.
от 16 000 руб.
ТПТ-95
Окна, двери
Тип профиля
Теплый
Глубина монтажа
95 мм.
Толщина стеклопакета, max
58 мм.
Фиксатор пакета
Штапиковый профиль
Открывание
Поворотное, откидное, штульповое
Звукоизоляция
Воздухопроницаемость
Водопроницаемость
Сопр. ветр. нагрузке
под ключ: от 30 000 руб.
от 27 000 руб.
от 25 000 руб.
ТПТ-65
Окна, витражи, двери
Тип профиля
Теплый
Глубина монтажа
65 мм.
Толщина стеклопакета, max
52 мм.
Фиксатор пакета
Штапиковый профиль
Открывание
Поворотное, откидное, штульповое
Звукоизоляция
Воздухопроницаемость
Водопроницаемость
Сопр. ветр. нагрузке
под ключ: от 25 000 руб.
от 23 000 руб.
от 22 000 руб.
KRWD-45
Окна, витражи
Тип профиля
Холодный
Глубина монтажа
45 мм.
Толщина стеклопакета, max
28 мм.
Фиксатор пакета
Штапиковый профиль
Открывание
Поворотное, откидное, штульповое
Звукоизоляция
Воздухопроницаемость
Водопроницаемость
Сопр. ветр. нагрузке
под ключ: от 20 000 руб.
от 17 000 руб.
от 16 000 руб.
KRWD-64
Окна, двери
Тип профиля
Теплый
Глубина монтажа
64 мм.
Толщина стеклопакета, max
47 мм.
Фиксатор пакета
Штапиковый профиль
Открывание
Поворотное, откидное, штульповое
Звукоизоляция
Воздухопроницаемость
Водопроницаемость
Сопр. ветр. нагрузке
под ключ: от 24 000 руб.
от 22 000 руб.
от 20 000 руб.
KRWD-71
Окна, витражи, двери
Тип профиля
Теплый
Глубина монтажа
71 мм.
Толщина стеклопакета, max
54 мм.
Фиксатор пакета
Штапиковый профиль
Открывание
Поворотное, откидное, штульповое
Звукоизоляция
Воздухопроницаемость
Водопроницаемость
Сопр. ветр. нагрузке
под ключ: от 25 000 руб.
от 23 000 руб.
от 22 000 руб.

Технологии остекления
По назначению
Точечные
от 18 000 руб за м2
Оптимально подходят для создания освещения ограниченных рабочих пространств. Из преимуществ: простота обустройства; освещение, дымоудаление, вентиляция; огнестойкость; экономия электроэнергии.
Двускатные
от 16 000 руб за м2
Инновационное решение, которое применяют для оформления конька кровель зданий с двумя скатами. Прочный алюминиевый каркас и стекло толщиной от 4 мм выдерживают значительные ветровые нагрузки. Двухскатными фонарями оснащают кровли здания большой протяженности - склады, торговые центры, галереи.
Четырехскатные
от 17 000 руб за м2
Световой блок из четырехскатного фонаря пропускает на 50% больше естественного света, чем вертикальное окно той же площади. Алюминиевая обрешетка может быть глухой или оснащенной открывающимися створками. Пирамидальный тип фонаря - универсальное решение, подходящее для всех типов зданий с плоской кровлей.
Ленточные
от 14 000 руб за м2
Зенитные фонари ленточного типа устанавливаются в соответствии со Сводом правил СП-363.1325800.2017. Для изготовления каркаса применяются профильные системы из экструдированного алюминия. Большая площадь стекла позволяет обходиться без электрического освещения в светлое время дня.
Частные дома
Коммерческие здания
Торговые центры

Описание

Пример другого варианта исполнения рам, кроме стали или алюминия — пластик, дерево. Но рекомендуется использовать определенные сплавы металла в виду высоких эксплуатационных характеристик. В отличие от пластиковых рам, алюминий выдерживает большую нагрузку, не требует укрепления несущих опор. Вредные вещества не выделяются.

Зенитные фонари устанавливаются на поверхности крыши зданий:

  • заводов или отдельных цехов;
  • офисов;
  • торговых центров;
  • в домах с мансардным этажом;
  • складских помещений;
  • бассейнов;
  • крытых стадионов;
  • зимних садах;
  • выставочных павильонов.

Мы выполняем комплекс работ по устройству верхнего естественного освещения, а также фасадного остекления помещений. Оказываем услуги проектирования, ведения документации, изготовления, поставки, установки. Выполняем сложные или нестандартные заказы. Индивидуально подходим к каждому проекту. Производим световые фонари различной формы из алюминиевых профилей по МДС 31-8.2002. Предлагаем большой выбор типов зенитных фонарей: купола, пирамиды, прямоугольники, квадраты. В зависимости от задач светоаэрационных систем, подбираются модели с холодными или теплыми профилями. Системы естественного верхнего освещения соответствуют всем нормам ГОСТ по прочности, воздухопроницанию, сопротивлению теплопередаче, пожаробезопасности. Гидроизоляцию опорных элементов выполняем по СНиП II-26-76. Монтажная бригада имеет необходимые разрешения и лицензию на проведение строительства.

Особенности зенитных фонарей

Опорные основания фонарей производим из алюминия. Элементы заполнения крепятся к каркасу с помощью алюминиевых нащельников. Монтаж осуществляется просто и быстро. До четверти площади крыши можно занять световыми проемами. Зенитные фонари легко выдерживают давление ветра, нагрузку от осадков и собственного веса. Утеплители должны выполняться из негорючего/слабогорючего материала: теплоизоляционных, полистирольных или минераловатных плит.

Для сокращения теплопотерь существует «теплый» многокамерный профиль с термозащитными вставками. Холодные профили не предотвращают потери тепла, но стоят дешевле. Прокладки, уплотнители, герметики закрываем фартуками, нащельниками. Светопропускающие элементы опираются на раму по периметру зенитного фонаря. Опорные контуры защищены антикоррозийным покрытием по СНиП 2.03.11-85. Внешний слой профилей подвергается обработке путем порошкового напыления, анодирования или ламинирования.

В качестве прозрачного заполнения применяются современные безопасные материалы:

  • однокамерные или многокамерные стеклопакеты;
  • листовое, закалённое, органическое, армированное стекло;
  • защитное многослойное стекло;
  • сотовые или монолитные панели из поликарбоната;
  • полотна из прозрачного поливинилхлорида.

Технические показатели материалов заполнителя определяют в соответствии с нормами ГОСТ. Толщина стекла — от 5 мм. Рассчитана таким образом, чтобы выдерживать сильный ветер и осадки. Площадь каждого стеклопакета — до 2,5 м². Коэффициент светопропускания — 0,60-0,90. Коэффициент теплопроводности — 0,76.

Стекла могут иметь различные технические характеристики: быть шумоизоляционными, противовзломными, обладать разной степенью прозрачности. Покрытие тонировочными пленками является эффективной защитой от солнечных лучей. Электрообогреваемые стекла сокращают теплопотери, не покрываются льдом, не запотевают.

В промышленных зданиях с умеренной или повышенной степенью пожаробезопасности устанавливаем огнестойкие системы верхнего освещения.

Виды световых фонарей

Световые блоки делятся на категории по четырем основным критериям:

  • По форме прозрачного заполнения: выпуклые арочные, пирамидообразные, куполообразные; плоские прямоугольные, квадратные, круглые, треугольные, криволинейные, односкатные или двухскатные, ленточные или точечные; с разными углами наклона.
  • По типу конструкции: глухие, открывающиеся. Открытие раздвижных створок осуществляется в вертикальной или горизонтальной плоскости. Дополнительно предусматриваются откидные, распашные, поворотно-откидные механизмы.
  • По способу управления: ручной, дистанционный, по сигналу от встроенных датчиков.
  • По назначению: глухие светопрозрачные, светоаэрационные, дымоудаляющие, противопожарные.

Точечные системы естественного верхнего освещения позволяют направить свет на определённый участок в помещении. Ленточные устанавливаются вдоль коньках кровли, занимают большую часть крыши. Длина — до 15 м.

Открывающиеся конструкции имеют вентиляционные люки с механическим или автоматическим способом открывания. Вместе с потоками воздуха установки выводят побочные результаты промышленного процесса: неприятные запахи, примеси пыли, газов, паров. Автоматика для люков дает возможность задать периодичность и продолжительность автоматического открывания-закрывания для проветривания.

Использование глухих конструкций обеспечивает только освещение помещения. Для вентиляции предназначены другие системы.

Противопожарные зенитные фонари производим из огнеупорных и теплопоглощающих материалов. В таких конструкциях используются электрические или пневматические приводы с датчиками огня, дыма. Если срабатывают датчики, створки автоматически открываются, способствуя быстрой эвакуации. Это препятствует распространению дыма в помещении, облегчает работу пожарной бригады.

Функции зенитных систем

  • Являются источником дневного света. Обеспечивают равномерное освещение, снижают расходы на электроэнергию. Верхний свет отличается большей освещённостью, чем боковой. Конструкции из многокамерных профилей с термовставками сохраняют значительную часть тепла в отапливаемых помещениях.
  • Обеспечивают циркуляцию воздуха. Открывающиеся конструкции пропускают свежий воздух через зенитный блок в помещение, выводят наружу вредные для здоровья примеси.
  • Способность дымоудаления вентиляционных створок. Противопожарные люки световых фонарей обеспечивают выход для дыма и достаточное время для эвакуации на крышу.
  • Установки служат более 30 лет. Зенитные фонари для промышленных зданий обеспечивают безопасность и усиливают эффективность рабочего процесса.

Установка и уход

Этапы установки зенитных фонарей следующие:

  • монтаж, закрепление несущего каркаса;
  • укрепление опорных кровельных контуров;
  • установка гидроизоляционных, пароизоляционных, противопожарных элементов;
  • утепление опорных пунктов;
  • установка светопрозрачных элементов;
  • крепление нащельников, фартуков;
  • внешняя и внутренняя герметизация стыков.

Разработку проекта, производство комплектующих изделий, поставку, ремонт, монтаж зенитных фонарей выполняем в оговоренные сроки. Монтаж зенитных фонарей проводим в соответствии с рабочей документацией, правилами пожарной безопасности, требованиями СНиП. Используем современное оборудование и передовые технологии строительства. Сотрудничаем с производителями комплектующих из России и зарубежья (Velux, Schuco, Fakro). Получаем много хороших отзывов от клиентов. Помимо световых фонарей наши специалисты могут сделать офисные перегородки, входные группы, межкомнатные двери, витражные окна; панорамное остекление фасадов, веранд, балконов. По окончании монтажных работ сдаём объект в эксплуатацию. Составляем акт сдачи с гарантийными обязательствами. Работаем на объектах в пределах Москвы и Московской области. Гарантия на конструкции зенитных блоков — более 30 лет.

Прозрачные элементы светового фонаря, независимо от сложности конструкции, нужно регулярно очищать:

  • В жилых и административных зданиях — 1-2 раза в год.
  • На промышленных предприятиях с повышенной влажностью, высокой температурой или запыленностью — 3 раза в год.
  • В цехах с повышенной концентрацией пыли, дыма, копоти, паров и химикатов — 3-4 раза в год.

Для очистки световых фонарей рекомендуем купить чистящее средство, выбрав способ применения:

  • Сухой — на стекло наносят специальную пасту, удаляют с помощью сухой ткани.
  • Полусухой — наносят специальную пасту, смывают водой.
  • Влажный — при помощи воды и растворителей.

Цены на верхнее освещение

Примерная цена типовой конструкции зенитного фонаря:

  • односкатные — от 37 000 руб.;
  • двускатные — от 150 000 руб.;
  • пирамидальные, купольные — от 120 000 руб.

Помимо формы и размеров, стоимость зависит от ряда других важных факторов. Например, высоты и площади конструкции, технологии выполнения остекления, вида механизмов открывания-закрывания окон, автоматики, сложности доставки, особенности монтажа, производителя комплектующей продукции. Точный расчет стоимости конструкций можно получить только после завершения этапа проектирования. Для крупных заказов можем делать скидки.

По всем вопросам обращайтесь к менеджерам нашей компании. Оставьте свои контакты в заявке на сайте или закажите обратный звонок, мы перезвоним по указанному номеру телефона в течение нескольких минут. Отправляя заявку, вы соглашаетесь с нашей политикой конфиденциальности. Менеджер проведет подробную консультацию, расскажет о новостях компании. Вы получите ответы на свои вопросы. Замерщик приедет на строительный объект. Предоставит необходимую информацию, выполнит замеры, предложит каталог с материалами, покажет примеры готовых работ. Поможет подобрать конструктивное решение по максимально доступной цене, которое будет наиболее подходящим к условиям и задачам сооружения. Отправляйте заявку или звоните прямо сейчас!
